前言
leveldb是一个写性能十分优秀的存储引擎,是典型的LSM树(Log Structured-Merge Tree)实现。LSM树的核心思想就是放弃部分读的性能,换取最大的写入能力。
leveldb如何读写的呢
LSM树写性能极高的原理,简单地来说就是尽量减少随机写的次数。对于每次写入操作,并不是直接将最新的数据驻留在磁盘中,而是将其拆分成(1)一次日志文件的顺序写(2)一次内存中的数据插入。leveldb正是实践了这种思想,将数据首先更新在内存中,当内存中的数据达到一定的阈值,将这部分数据真正刷新到磁盘文件中,因而获得了极高的写性能(顺序写60MB/s, 随机写45MB/s)。
由于LSM树读性能并不好,尤其是高并发读,因此采用了布隆过滤器减少不必要的查找,布隆过滤器下一篇讲。
leveldb的内存结构用的是跳表,该文讲讲写入时涉及到的memtablde。
正文
memtable
leveldb的一次写入操作并不是直接将数据刷新到磁盘文件,而是首先写入到内存中作为代替,memtable就是一个在内存中进行数据组织与维护的结构。memtable中,所有的数据按用户定义的排序方法排序之后按序存储,等到其存储内容的容量达到阈值时(默认为4MB),便将其转换成一个不可修改的memtable,与此同时创建一个新的memtable,供用户继续进行读写操作。memtable底层使用了一种跳表skiplist数据结构,这种数据结构效率可以比拟二叉查找树,绝大多数操作的时间复杂度为O(log n)。
在memtable.h中
1
2
3
4
5
6
7
8
/*这个头文件定义了LevelDB中的数据格式,包括键值对的编码方式、序列化和反序列化操作。它通常涉及到如何存储和检索数据的结构信息,比如内部的版本控制和时间戳等。*/
#include "db/dbformat.h"
/*skiplist.h 定义了跳表(Skip List)数据结构。LevelDB 使用跳表作为 MemTable 的实现,以提供快速的插入、查找和删除操作。*/
#include "db/skiplist.h"
/*这个头文件是 LevelDB 的主要接口定义,包括数据库的打开、关闭、读写等操作的函数原型。它提供了与用户交互的 API,用户通过这些接口来操作 LevelDB 数据库。*/
#include "leveldb/db.h"
/*arena.h 提供了内存池(Memory Arena)管理的实现。它用于高效地管理内存分配和释放,减少内存碎片。LevelDB 中的 MemTable 和其他结构体会使用内存池来加速内存操作,尤其是在高频率的写入场景下。*/
#include "util/arena.h"
由于skiplist中也会用到arena.h,因此先看看这个内存管理的文件。
arena.h
Arena是leveldb中管理内存分配的类。所有的内存分配都通过Arena申请,可以根据申请的内存大小使用不同的内存分配策略,也可以避免过多的内存碎片问题,并且在内存释放时统一使用Arena来释放,方便管理。
先看看arena的类。
结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
class Arena {
public:
Arena();
Arena(const Arena&) = delete;
Arena& operator=(const Arena&) = delete;
~Arena();
// Return a pointer to a newly allocated memory block of "bytes" bytes.记得更新alloc_ptr的指针和alloc_bytes_remaining_的大小
char* Allocate(size_t bytes);
// Allocate memory with the normal alignment guarantees provided by malloc. 字节对齐
char* AllocateAligned(size_t bytes);
// Returns an estimate of the total memory usage of data allocated
// by the arena. 剩余可用内存
size_t MemoryUsage() const {
return memory_usage_.load(std::memory_order_relaxed);
}
private:
char* AllocateFallback(size_t bytes); // 处理无法在内存块中分配的情况,用于分配新内存块
char* AllocateNewBlock(size_t block_bytes); // 分配新内存块
// Allocation state
char* alloc_ptr_; // 当前可分配指针
size_t alloc_bytes_remaining_; // 当前分配块的剩余字节
// Array of new[] allocated memory blocks 以及分配内存块的数组
std::vector<char*> blocks_;
// Total memory usage of the arena.
// 利用原子存储可用内存,因为顺序不影响,因此使用的是松散模型
// TODO(costan): This member is accessed via atomics, but the others are
// accessed without any locking. Is this OK?
std::atomic<size_t> memory_usage_;
};
一般函数的核心是在private中,public中是对private中的包装然后向外提供接口。
private中包含两个处理分配内存的函数,一个内存指针,一份分配块可用内存书,一个已用内存,还有一个存储内存块的vector<char*>数组,这个数组也跟skiplist中每个结点的char*指针是同源的。
需要初始化的肯定是内存指针alloc_ptr_,alloc_bytes_remaining_, memory_usage_这三部分,需要析构的也就是vector<char*>中的内存,这都是在堆中分配的。
然后便是两个私有函数的实现了。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
char* Arena::AllocateNewBlock(size_t block_bytes) {
char* result = new char[block_bytes]; // 分配char*
blocks_.push_back(result); // 传入数组
memory_usage_.fetch_add(block_bytes + sizeof(char*),
std::memory_order_relaxed); // 调整大小
return result;
}
char* Arena::AllocateFallback(size_t bytes) {
if (bytes > kBlockSize / 4) {
// Object is more than a quarter of our block size. Allocate it separately
// 内存比较大时,分配特定大小然后传入数组
// to avoid wasting too much space in leftover bytes.
char* result = AllocateNewBlock(bytes);
return result;
}
// We waste the remaining space in the current block.
// 内存比较小时,为了避免内存碎片,会直接分配一个新的块,然后更细剩余内存和指针位置
alloc_ptr_ = AllocateNewBlock(kBlockSize);
alloc_bytes_remaining_ = kBlockSize;
char* result = alloc_ptr_;
alloc_ptr_ += bytes;
alloc_bytes_remaining_ -= bytes;
return result;
}
有个问题,这个arena是为链表中每个结点的char*还是一个结点每层的char*
破案,肯定不会是每个结点的char*,这个在node中是自己存储了的,那肯定是后者,这个也能从skiplist的newNode()函数中看出来。
1 2 3 4 5 6 7 template <typename Key, class Comparator> typename SkipList<Key, Comparator>::Node* SkipList<Key, Comparator>::NewNode( const Key& key, int height) { char* const node_memory = arena_->AllocateAligned( sizeof(Node) + sizeof(std::atomic<Node*>) * (height - 1)); return new (node_memory) Node(key); }
这个其实也就是leveldb的内存池。特点如下
内存池特点
- 提供性能,可以批量分配内存,同时内存块连续分配,缓存利用率提高
- 降低内存碎片,内存大时直接分配,内存小时使用现有内存块
- 可以自动释放分配的内存块,实现RALL功能,便于实现内存管理中的构造和析构
- 原子操作可以保证线程安全。
random.h
1
2
3
4
5
uint32_t seed_; // 存储种子的值
uint32_t Next(); // 生成并返回下一个随机数。使用线性同余法(LCG)算法更新种子值并计算随机数。
uint32_t Uniform(int n); //
bool OneIn(int n); // 以1/n的概率返回true,其余时间返回false
uint32_t Skewed(int max_log); // 返回一个带偏斜的随机数。首先从范围[0, max_log]中均匀选择一个基数,然后生成该基数位数的随机数,从而产生在[0, 2^max_log - 1]范围内的数字,具有对小数字的指数偏好。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
uint32_t Next() {
static const uint32_t M = 2147483647L; // 2^31-1
static const uint64_t A = 16807; // 乘数
uint64_t product = seed_ * A; // 计算乘积
// 计算新的种子值
seed_ = static_cast<uint32_t>((product >> 31) + (product & M));
// 确保新的种子在有效范围内
if (seed_ > M) {
seed_ -= M;
}
return seed_; // 返回生成的随机数
}
// 不直接调用系统函数的部分原因在于,性能优化,减少外部依赖
uint32_t Skewed(int max_log) {
return Uniform(1 << Uniform(max_log + 1));
}
// 这个通过两次的uniform,达到了负载均衡中的偏斜的目的,生成的随机数更小。
skiplist.h
LevelDB 中对 SkipList 的实现增加了多线程并发访问方面的优化的代码,提供以下保证:
- Write:在修改跳表时,需要在用户代码侧加锁。
- Read:在访问跳表(查找、遍历)时,只需保证跳表不被其他线程销毁即可,不必额外加锁。
跳表的提出,为William Pugh在1990年提出,论文为skiplist.
文章中说到:
跳表是一种可以取代平衡树的数据结构。跳表使用概率均衡而非严格均衡策略,从而相对于平衡树,大大简化和加速了元素的插入和删除。
概率均衡是什么?这个问题后面解决,我们先看看跳表是什么

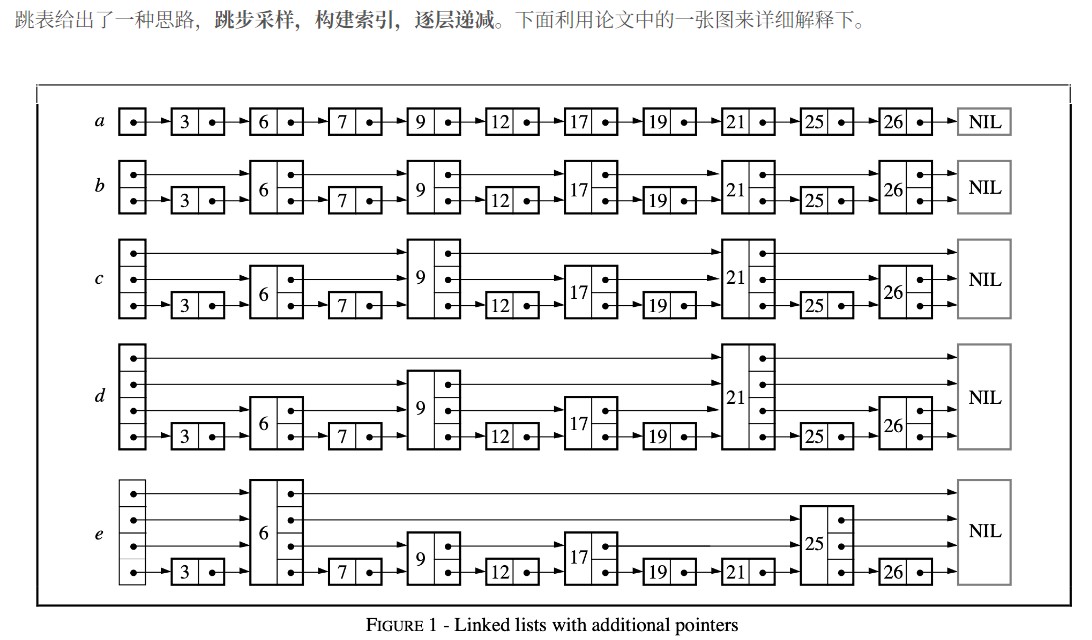

简单来说:跳表就是带有额外指针的链表。
skiplist的结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
// (省略版)
class SkipList{
private:
struct Node;
public:
// 接收比较器和内存池
explicit SkipList(Comparator cmp, Arena* arena);
// 禁止拷贝和构造
SkipList(const SkipList&) = delete;
SkipList& operator=(const SkipList&) = delete;
void Insert(const Key& key);
bool Contains(const Key& key) const;
class Iterator{...};
private:
// 有些函数
Comparator const compare_;
Arena* const arena_; // Arena used for allocations of nodes
Node* const head_; // 链表
std::atomic<int> max_height_;
Random rnd_; // Read/written only by Insert().
};
struct SkipList<Key, Comparator>::Node {
explicit Node(const Key& k) : key(k) {}
Key const key;
// 适用于数据一致性
Node* Next(int n) {
assert(n >= 0);
return next_[n].load(std::memory_order_acquire);
}
void SetNext(int n, Node* x) {
assert(n >= 0);
next_[n].store(x, std::memory_order_release);
}
// 不保证其它操作顺序,保护共享资源,适用于性能优先
Node* NoBarrier_Next(int n) {
assert(n >= 0);
return next_[n].load(std::memory_order_relaxed);
}
void NoBarrier_SetNext(int n, Node* x) {
assert(n >= 0);
next_[n].store(x, std::memory_order_relaxed);
}
private:
// 原子存储下一个结点的指针
std::atomic<Node*> next_[1];
};
初始结点数目为n,加入的额外指针数也大致为n
感觉看了结构还是不太明了,再看看构造:
1
2
3
4
5
template <typename Key, class Comparator>
typename SkipList<Key, Comparator>::Node* SkipList<Key, Comparator>::NewNode(const Key& key, int height) {
char* const node_memory = arena_->AllocateAligned(sizeof(Node) + sizeof(std::atomic<Node*>) * (height - 1));
return new (node_memory) Node(key);
}
对比平衡树:跳表在保证同样查询效率的情况下,使用了一种很巧妙的转化,大大简化了插入的实现。我们不能保证所有的插入请求在 key 空间具有很好地随机性,或者说均衡性;但我们可以控制每个节点其他维度的均衡性。比如,跳表中每个节点的指针数分布的概率均衡。
插入节点的时间复杂度为查找的时间复杂度 O(log2n)
,与修改指针的复杂度 O(1)
之和,即也为 O(log2n)
,删除过程和插入类似,也可以转化为查找和修改指针值,因此复杂度也为 O(log2n)
。
跳表对外提供的接口
1
2
3
4
5
6
7
8
9
10
11
12
// 插入 key 到跳表中.
// 要求: 不能够插入和跳表中的节点判等的 key.
template <typename Key, class Comparator>
void SkipList<Key, Comparator>::Insert(const Key& key)
// 当且仅当跳表中有和给定 key 判等的节点才返回真.
template <typename Key, class Comparator>
bool SkipList<Key, Comparator>::Contains(const Key& key) const
// 返回给定跳表的迭代器
template <typename Key, class Comparator>
inline SkipList<Key, Comparator>::Iterator::Iterator(const SkipList* list)
inline函数的作用
内部链接:所有匿名命名空间里的东西(哪怕声明成extern) + 标记成static的变量、变量模板、函数、函数模板 + 不是模板不是inline没有volatile或extern修饰的常量(const和constexpr)。(符号不能被编译单元看见,所以可能出现多个不同的实体)
外部链接:非static函数、枚举和类天生有外部链接,除非在匿名命名空间里 + 排除内部链接规定的之后剩下的所有模板
- 省去参数传递,和函数调用,直接内联到原位置。
- c++17新加了通常情况下模板变量和inline变量是外部链接的规定,因此加上inline解决了模板变量常量链接性上的问题
指令重排
详细可见这篇文章深入理解C++11:原子类型和原子操作
std::memory_order_relaxed
:不对重排做限制,只保证相关共享内存访问的原子性。(只关心操作的原子性不关心操作顺序)std::memory_order_acquire
: 用在 load 时,保证同线程中该 load 之后的对相关内存读写语句不会被重排到 load 之前,并且其他线程中对同样内存用了 store release 都对其可见。(适用于加载,读取资源能看到之前的写入)std::memory_order_release
:用在 store 时,保证同线程中该 store 之后的对相关内存的读写语句不会被重排到 store 之前,并且该线程的所有修改对用了 load acquire 的其他线程都可见。(适用于确保写入之后,对共享数据的修改能够被其它线程看到)
skiplist的查找

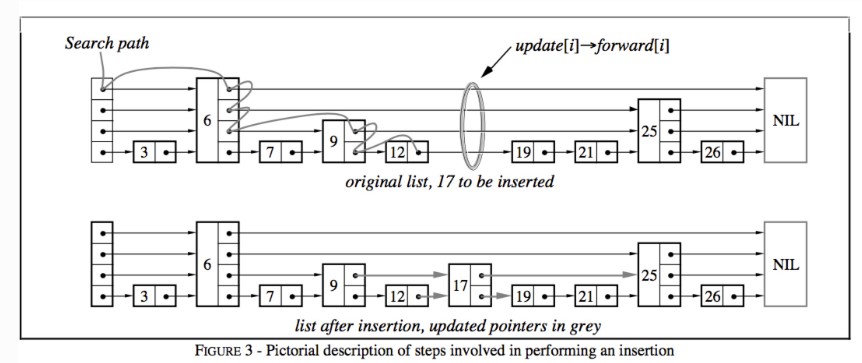

见该图,有几个关键函数:代码还挺容易看懂的,这里直接给出来就不解释了。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
template <typename Key, class Comparator>
typename SkipList<Key, Comparator>::Node*SkipList<Key,
COmparator>::FindGreaterOrEqual(const Key& key, Node** prev) const{
Node* x = head_;
int level = GetMaxHeight() - 1;
while(true){
Node* next = x->Next(level);
if(KeyIsafterNode(key,next)){
x = next;
}else{
// 存储了每一行中在key前面的那个那个函数
if(prev != nullptr)prev[level] = x;
if(level == 0){
return next;
}else{
level--;
}
}
}
}
template <typename Key, class Comparator>
bool SkipList<Key, Comparator>::KeyIsAfterNode(const Key& key, Node* n) const {
// null n is considered infinite
return (n != nullptr) && (compare_(n->key, key) < 0);
}
// 后面还有个SkipList<Key, Comparator>::FindLessThan(const Key& key) const,感觉和上面那个思路差不多,都是遍历。
// findlast同理,找x->Next为空的即可
都写到这了,感觉iterator还是可以拿出来说说,虽然代码不难,不过贵在为skiplist量身定制。
哦不对,还是没必要,它里面就是一些Next(), Prev()之类的函数,然后封装一下链表的指针和一些其它函数找到的值,都不怎么长,没什么说的必要。
在SkipList类里面设置一个iterator真妙啊,这样无论是找前面结点后面结点,开头结点街尾节点等都可以直接调用到函数,结构清晰,思路满分。
作者唠嗑:
有种好奇妙的感觉,差不多一个月前还对很多东西一无所知,当时随便写了些跳表,json之类的小项目,不过那会都是第一次接触,看的我可迷茫,今天在leveldb里面又看到跳表了,两次的实现方式不怎么一样。我记得之前的优点在于使用了c++17之类的新特性,leveldb好像是14年开源的,所以当时写的时候就还没怎么用上。这个skiplist的优点在于自己定制了iterator和arena内存管理,一个月前看的那个都还是现成的。
而且iterator和arena这两个和当初学mytinystl源码里的iterator和allocator有点点相似,不过明显这个简单多了,stl里面都有了一千行左右貌似,这才一两百行)。
知识之间产生联系的感觉实在是太好了。
接口:Insert,Contains
铺垫完了,最后两个接口实现这个skiplist就结束了。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
template<typename Key, class Comparator>
void SkipList<Key, Comparator>::Insert(const Key& key) {
Node* prev[KMaxHeight];
//找大于或等于 key 的第一个节点,
//并将每行的前一个节点存储在 prev 数组中。
Node* x = FindGreaterOrEqual(key, prev);
assert(x == nullptr || !Equal(key, x->key));
// 随机化高度,使结点在不同层中的
int height = RandomHeight();
if (height > GetMaxHeight()) {
for (int i = GetMaxHeight(); i < height; i++) {
prev[i] = head;
}
max_height_.store(height, std::memory_order_relaxed);
}
x = NewNode(key, height);
for (int i = 0; i < height; i++) {
// 优先性能,更新了指针
// 优先性能
x->NoBarrier_SetNext(i, prev[i]->NoBarrier_Next(i));
// 优先数据一致性
prev[i]->SetNext(i, x);
}
}

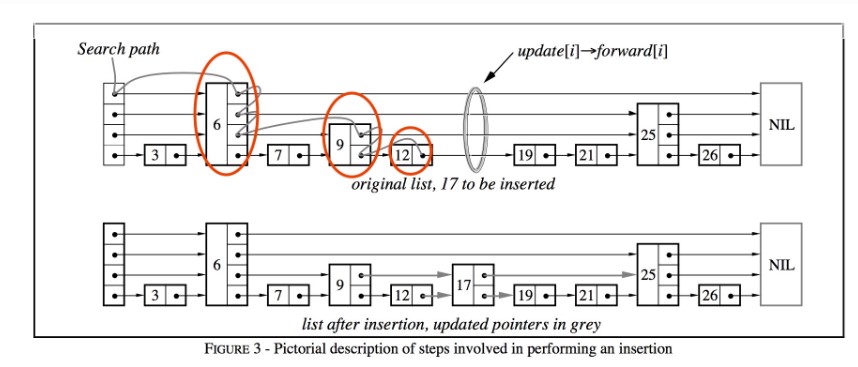

似懂非懂,再看看图。
contain简单。
1
2
3
4
5
6
7
8
9
template <typename Key, class Comparator>
bool SkipList<Key, Comparator>::Contains(const Key& key) const {
Node* x = FindGreaterOrEqual(key, nullptr);
if (x != nullptr && Equal(key, x->key)) {
return true;
} else {
return false;
}
}
cy,可以再了解一下它的定制random随机机制,放前面和arena一块吧。
核心数据结构了解清楚了,那就直接上memtable了
memtable.h

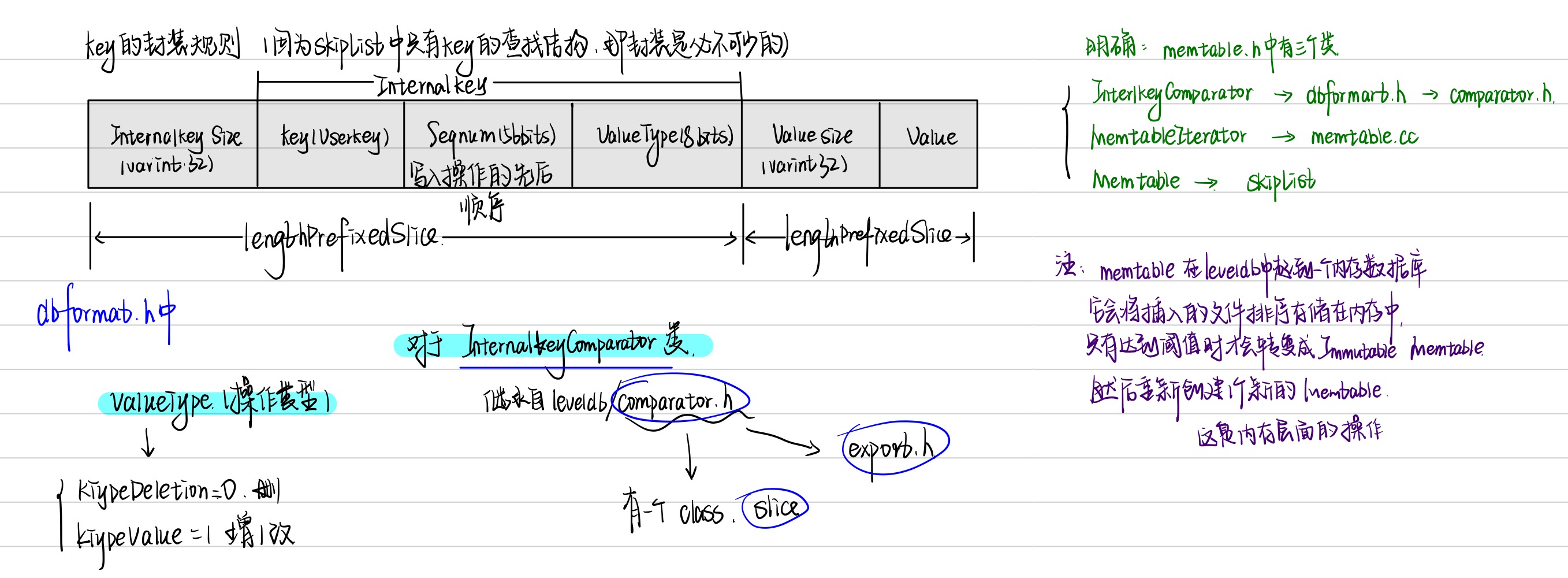

看着两百多行还挺少的,结果看懵了,画张图我再理解一下:
1
2
class InternalKeyComparator;
class MemTableIterator;
先看到两个没定义的类,然后找了一下,在dbformat.h文件中。
dbformat.h:主要用于定义和管理数据在存储中的组织方式。其中包含:
- 键值对格式,key,value
- 内部表示,LevelDB使用一种特殊的内部格式来管理和存储数据,例如,如何将键值对组织在 SSTable 文件中,以便于高效查找和迭代。
dbformat
可能涉及到版本信息,确保不同版本的LevelDB能够正确处理和解释数据。这对于数据迁移和升级是至关重要的。- 在写入和读取过程中,
dbformat
也帮助管理数据的切分和合并,确保性能和存储效率。
dbformat
在LevelDB中扮演着核心角色,它确保数据在存储和检索过程中的一致性和高效性,支持数据库的基本功能与性能优化。涉及的函数层面较多,因此仅在其它函数提到时去看,不单独讲解。
mentable class
看上图,大概知道memtable中有三个类,从mentable class讲起。
同样,我们先看这个类的private part:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
private:
friend class MemTableIterator;
friend class MemTableBackwardIterator; // 迭代器可以直接访问
/*
这里可以想到一个问题,在skiplist中,是将迭代器作为skiplist内嵌的一个类,但是这里是采用友元的方式,那么如何评价这两种方式?
1.友元可以保持清晰的接口,将迭代器和mentable的实现分配,是代码易于维护,同时如果其它类的迭代器也可以用这个,那么可以直接被复用。但是友元会增加类之间的依赖性,设计更加复杂。
2.内嵌迭代器比较适用于迭代器和类的关系极其紧密,并且迭代器功能简单的时候。
所以整体来说,迭代器逻辑复杂并且和类相对独立,建议友元;迭代器逻辑简单并且和类紧密相关,建议内嵌。
*/
struct KeyComparator {
const InternalKeyComparator comparator; // 定义键的比较规则
explicit KeyComparator(const InternalKeyComparator& c) : comparator(c) {}
int operator()(const char* a, const char* b) const; // 重载实现具体逻辑
};
typedef SkipList<const char*, KeyComparator> Table; // 存储类型,比较类型
~MemTable(); // 设计的目的是为了确保 MemTable 的对象只能通过调用 Unref() 方法来删除,防止外部代码直接删除对象,确保内存管理的安全性。
KeyComparator comparator_;
int refs_; // 引用计数,管理memtable的生命周期
/*
类似于shared_ptr,当有多个组件需要同时访问memtable实例时
使用引用计数可以安全的共享memtable,同时也避免了重复删除,实现了可靠的内存管理
*/
Arena arena_; // 内存池
Table table_; // 键值对
public的接口暂时放放,然后回去看看两个友元的类的实现。
MemTableIterator class
这个迭代器类大多数是对SkipList中的Iterator进行重写override,实际上变化不大,这个类的主要作用是修改构造函数中的数据,以更好的适配memtable。
它的私有成员包括一个实际的迭代器和一个临时存储编码后的键。
1
2
3
private:
MemTable::Table::Iterator iter_;
std::string tmp_; // For passing to EncodeKey
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public:
explicit MemTableIterator(MemTable::Table* table) : iter_(table) {}
MemTableIterator(const MemTableIterator&) = delete;
MemTableIterator& operator=(const MemTableIterator&) = delete;
~MemTableIterator() override = default;
bool Valid() const override { return iter_.Valid(); }
/*这里,为什么传入Slice的类型,然后需要对K进行编码*/
// 将Seek方法的输入键K进行编码,然后用编码后的键更新迭代器位置
// 传入切片的原因应该是本身我们封装的key的值太多,避免不必要的拷贝,提供需要的值,
// 后面的encode就是调整为合适的格式
// 不过具体还是要看看代码
void Seek(const Slice& k) override { iter_.Seek(EncodeKey(&tmp_, k)); }
void SeekToFirst() override { iter_.SeekToFirst(); }
void SeekToLast() override { iter_.SeekToLast(); }
void Next() override { iter_.Next(); }
void Prev() override { iter_.Prev(); }
Slice key() const override { return GetLengthPrefixedSlice(iter_.key()); }
Slice value() const override {
Slice key_slice = GetLengthPrefixedSlice(iter_.key());
return GetLengthPrefixedSlice(key_slice.data() + key_slice.size());
}
Status status() const override { return Status::OK(); }
首先如果想要明白slice,先要搞清楚slice的对象,
1
2
typedef SkipList<const char*, KeyComparator> Table; // 存储类型,比较类型
Table table_; // 键值对
然后slice介绍

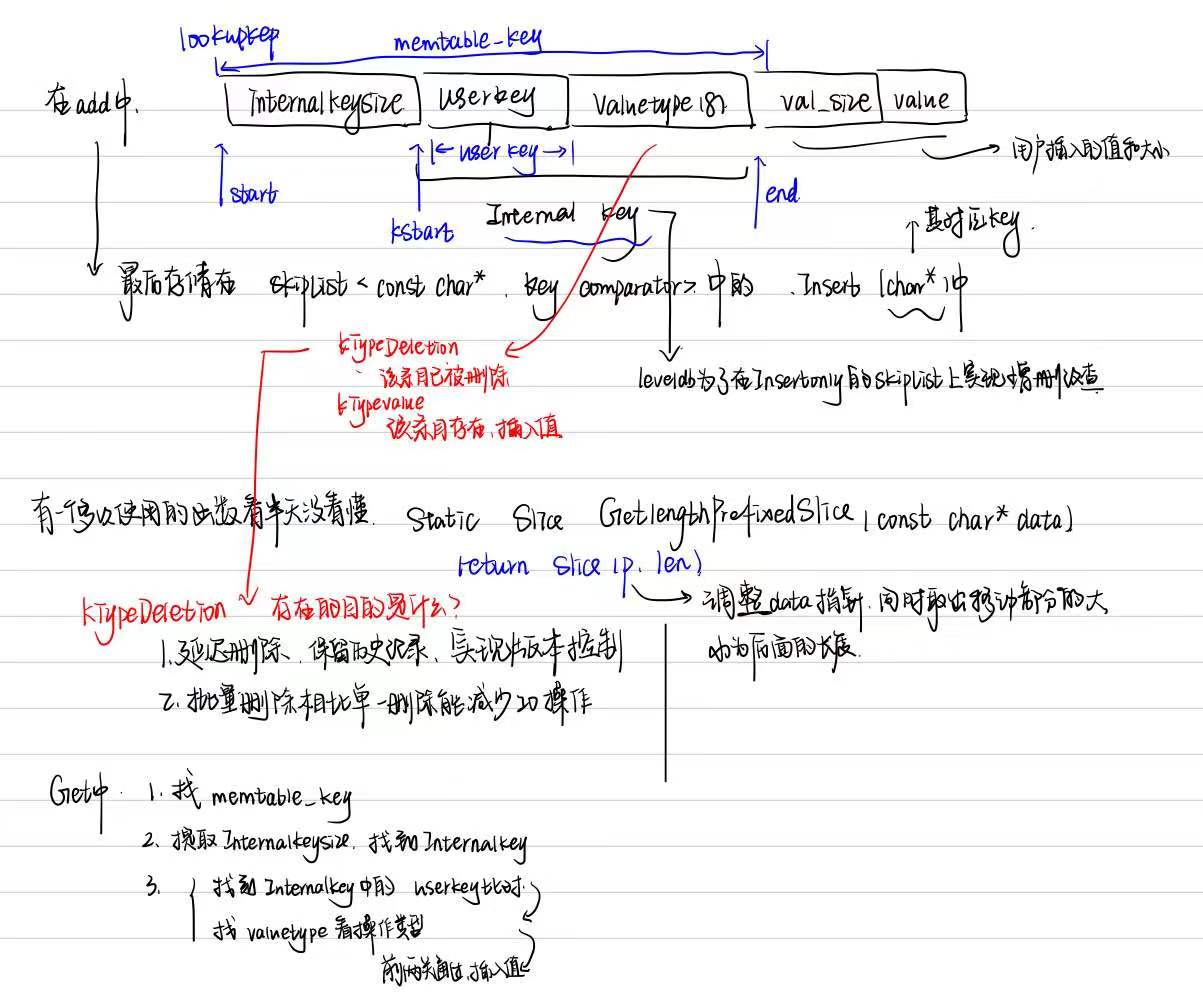

slice其实就是对整体的一个切片,memtable的逻辑如下:
其中包含对add和get函数的解释。
1
2
3
4
5
6
7
static Slice GetLengthPrefixedSlice(const char* data) {
// 取出前缀中的长度,然后移动指针
uint32_t len;
const char* p = data;
p = GetVarint32Ptr(p, p + 5, &len); // +5: we assume "p" is not corrupted
return Slice(p, len);
}
切片的存在能够更好的对memtable结构中的某个部分进行处理。
InternalKey是SkipList中Node的默认排序依据。LevelDB中SkipList的默认排序是通过
leveldb::InternalKeyComparator
实现的,其声明与实现在db/dbformat.h
与db/dbformat.cc
中。
InternalKeyComparator
的Compare
方法按照如下优先级,依次对InternalKey
进行排序:
- 按照UserKey升序排序;
- 按照SequenceNumber降序排序;
- 按照ValueType降序排序(由于SequenceNumber已经足以对Key排序,因此这条规则永远不会用到)。
通过
InternalKeyComparator
,SkipList可以保证对于同一key(UserKey),新的操作永远在旧的操作的前面。因此,只要找到key(UserKey)在SkipList中第一次出现的位置,即可保证得到的是该key最新的版本。
这段是在另外一个地方看到的,不过在memtable.cc和memtable.h的两个代码中,唯一对comparator的使用就是判断两个切片相等),至于sequenceNumber更是从没出现过,cy,看看后面会不会解决这个问题。
这篇到这就结束了,本来还看的云里雾里,最后从add函数和构造函数彻底理清了memtable的结构,然后看其他的就得心应手了。
其中涉及的知识点有,切片slice,跳表skiplist,内存池,随机数,迭代器等,还有一些细节,比如删除时并不是直接删除而是改变标记一段时间后删除(这个操作不是在本文提到的代码中实现),为什么需要引入slice,迭代器和类之间的关系,随机数的倾斜的实现和意义等等等等。
其实就,重在见识了一下优美的代码。一个复杂的类由各个不同的部分组成,结合一些适当的语法,逻辑清晰,结构严密,多学习,希望我以后也能写的出来)。
