详谈leveldb中的sstable

惊讶的发现我之前看leveldb的时候没怎么仔细看这一部分），估计是看到后面懒了，现在补补。

先讲讲sstable在·leveldb·中的位置

(sstable全名Sorted String Table)

在leveldb中，当将memory db的数据持久化文件中时，leveldb会以一定的规则进行文件组织，文件格式变为sstable。

查询时，一般会通过footer先在meta block中利用bloom filter查询，如果不存在则直接返回，减少了磁盘IO。

正式读取数据块中的数据时，通过``footer加载相应的过滤快和数据块的数据到达内存，为内存分配一个cache_id，读取数据的同时会拼接cache_id和block的偏移量作为blockcache的key`。

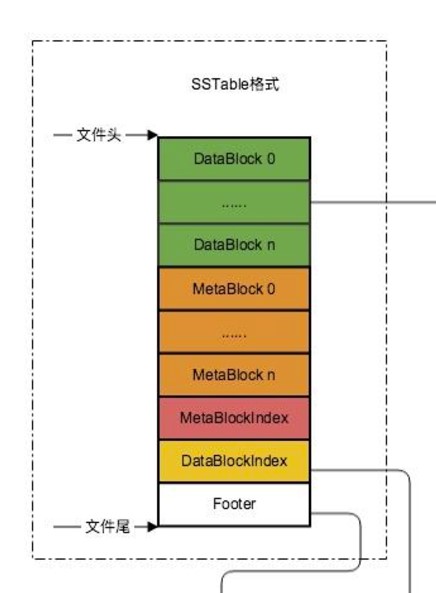

正文开始：sstable的格式

)

其中分为五个部分，

DataBlock中存储数据，也就是键值对，那么为什么会分成n个，里面的schema是什么样子的。

MetaBlock其中存储布隆过滤器的数据，如何存储的？

XXXIndex中存放相关的索引，便于寻找；Footer中存放索引在整个stable中的偏移量。

知道大致结构后，接下来看看具体的每个模块

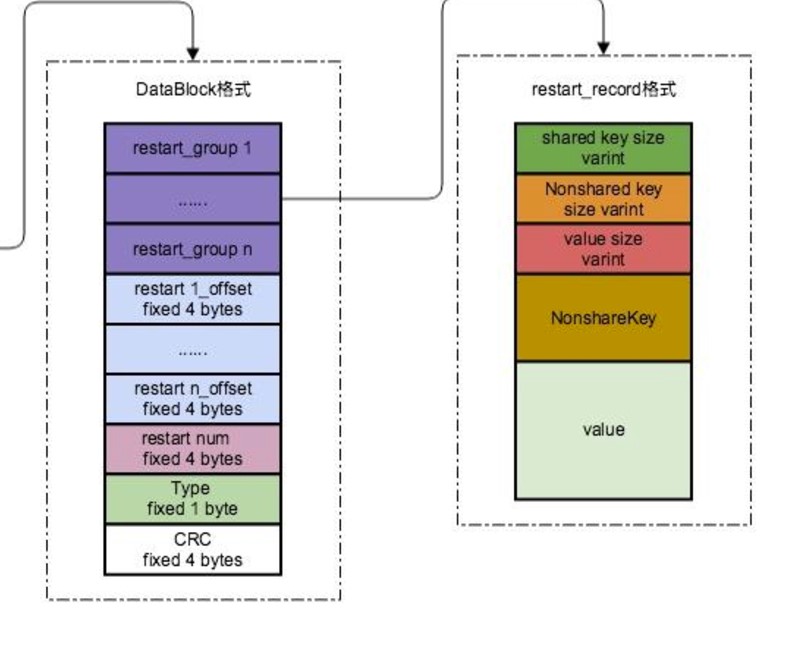

DataBlock

对于这个块，如果想要增加一个键值对，要求key必须比之前的所有键都大，同时需要在完成整个块之前构建。

我们能够在private中观察到一个存放上一个键的字符串，这是因为添加键值对时，首先需要计算当前键和上一个键的公共长度进行前缀压缩；然后将公共长度，剩余长度，键的内容添加到数据块中；如果达到重启间隔，记录重启点到restart_offset中同时清空计数器。

BlockBuilder 的缓冲区 buffer_ 和 DataBlock 直接对应。它负责在内存中构建 DataBlock 的完整内容并序列化，最后在调用 Finish() 时，将完整的二进制块返回，供 SSTable 文件写入或查询使用。

对于使用缓冲区的原因在于，如果频繁的对sstable写入磁盘的IO操作，是极为低效的，因此也解释了为什么finish之后不能再添加键值对。其次，重启点的偏移量只有再完成一个块的组织之后才能确立，因此也只能计算完所有偏移量之后统一添加到缓冲区末尾。

关键点：

• 前缀压缩

  BlockBuilder 在添加键值对时，使用 前缀压缩 技术将键值对序列化到 buffer_ 中，每个记录包含：

  • 公共前缀长度（shared key length）。

  • 剩余键长度（non-shared key length）。

  • 剩余键内容（key delta）。

  • 值长度（value length）。

  • 值内容（value data）。

• 重启点机制

  重启点是为了支持快速查找而设计的，通常每隔固定数量的键值对（如 16 个）插入一个重启点。

• 缓冲区设计，在整个构建完全之后，才会将buffer的内容写入sstable

  1
  2
  3
  4
  5
  6
  7
  +-----------------------------+
  | 序列化的键值对数据         |  <-- 对应 `buffer_` 的前半部分
  +-----------------------------+
  | 重启点偏移量数组           |  <-- 对应 `restarts_`
  +-----------------------------+
  | 重启点数量（整数）         |  <-- 对应 `restarts_.size()`
  +-----------------------------+


MetaBlock

占用1个block空间

1
2
3
4
5
6
7
+-----------------------------------+
| 过滤器或属性信息数据（元数据）         |  <-- 由过滤器模块或属性模块构造
+-----------------------------------+
| 重启点偏移量数组                     |  <-- 用于快速定位过滤器索引
+-----------------------------------+
| 重启点数量（整数）                   |  <-- 指示重启点偏移量的个数
+-----------------------------------+

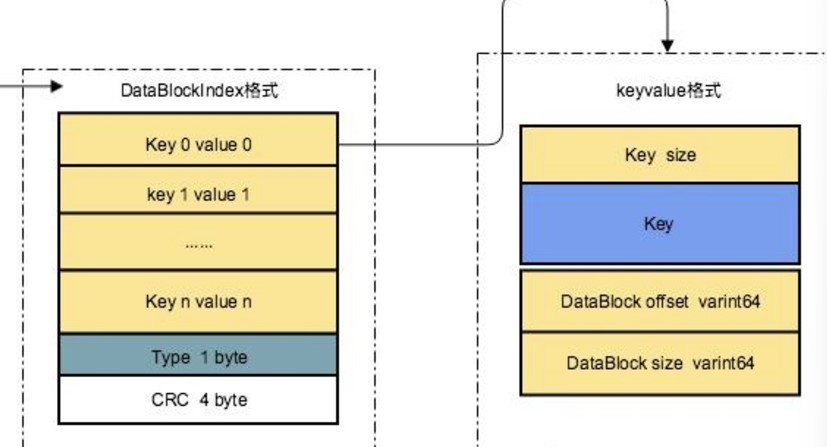

DataBlockIndex

占用1个block空间。DataBlockIndex 是用来加速数据块（DataBlock）查找的重要结构，它存储了 键与数据块的映射关系，用于快速定位键所属的 DataBlock。

1
2
3
4
5
6
7
8
9
+-------------------------------+
| Key_1 | Offset_1 | Size_1    |  <-- 指向第 1 个 DataBlock
+-------------------------------+
| Key_2 | Offset_2 | Size_2    |  <-- 指向第 2 个 DataBlock
+-------------------------------+
| ...                           |
+-------------------------------+
| Key_n | Offset_n | Size_n    |  <-- 指向第 n 个 DataBlock
+-------------------------------+

MetaBlcokIndex

MetaBlockIndex 是 元数据块索引，用于存储和快速定位 **MetaBlock（元数据块）** 的信息。它的作用类似于 DataBlockIndex，但索引的对象不是普通的键值数据块，而是存储元数据的 MetaBlock。

1
2
3
4
5
6
7
8
9
+-------------------------------+
| MetaBlock_Name_1 | Offset_1 | Size_1 | <-- 第 1 个 MetaBlock 索引
+-------------------------------+
| MetaBlock_Name_2 | Offset_2 | Size_2 | <-- 第 2 个 MetaBlock 索引
+-------------------------------+
| ...                           |
+-------------------------------+
| MetaBlock_Name_n | Offset_n | Size_n | <-- 第 n 个 MetaBlock 索引
+-------------------------------+

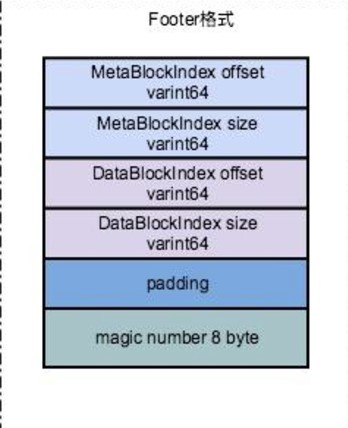

Footer

固定48字节，位于文件底部.Footer 是 **SSTable** 文件的最后部分，包含一些 元信息，用于指示文件中其他重要结构的位置。Footer 是整个 SSTable 文件结构的关键组成部分，因为它提供了访问文件中数据块、索引块和元数据块的指针。

1
2
3
4
5
6
7
+-------------------+
| DataBlockIndex    |  <-- 指向 DataBlockIndex 的偏移量
+-------------------+
| MetaBlockIndex    |  <-- 指向 MetaBlockIndex 的偏移量
+-------------------+
| Footer Size       |  <-- Footer 自身的大小
+-------------------+

最后，SSTable 文件解析流程（以 Footer 为入口）

1. 读取 Footer
   • 打开 SSTable 文件，读取最后 48 字节（Footer）。
   • 从中获取 DataBlockIndex 和 MetaBlockIndex 的位置。
2. 读取索引块
   • 根据 Footer 提供的偏移量，读取 DataBlockIndex 和 MetaBlockIndex。
3. 读取数据和元数据块
   • 使用 DataBlockIndex 定位到包含键值对的 DataBlock。
   • 使用 MetaBlockIndex 定位到包含元数据（如 Bloom Filter）的 MetaBlock。
4. 查询与处理
   • 通过索引信息，快速定位需要的数据块，进一步进行查询操作。

参考链接：

1. 浅析RocksDB的SSTable格式
